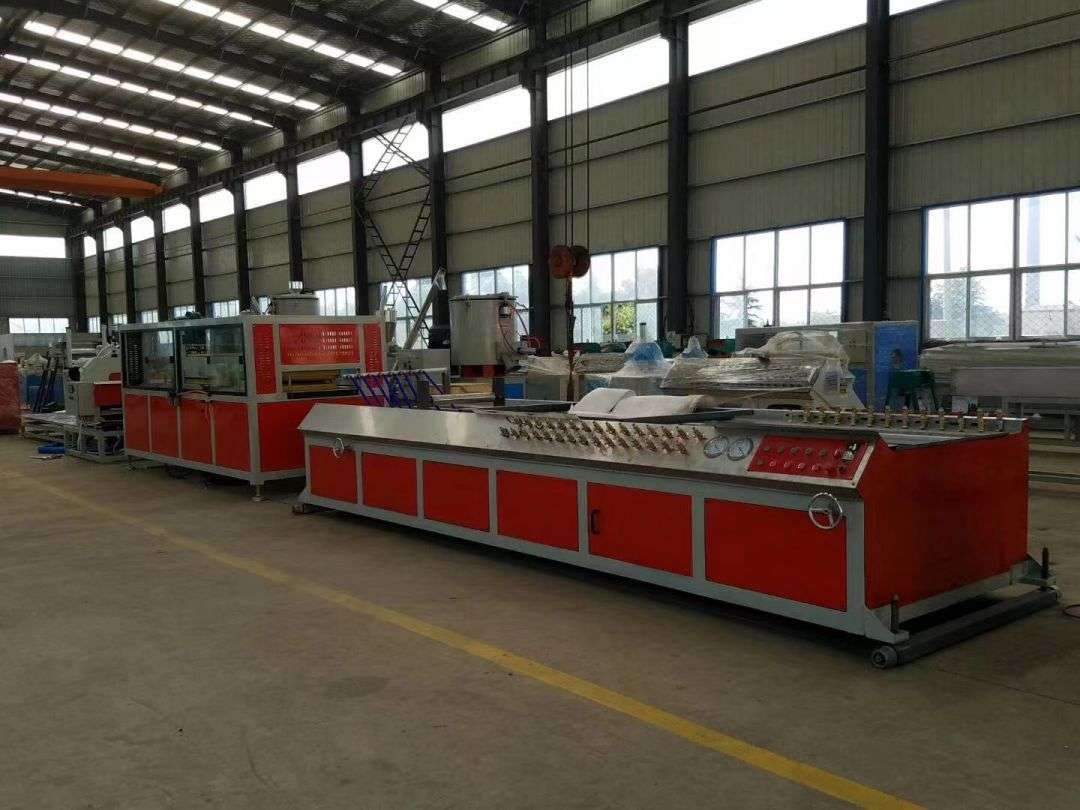

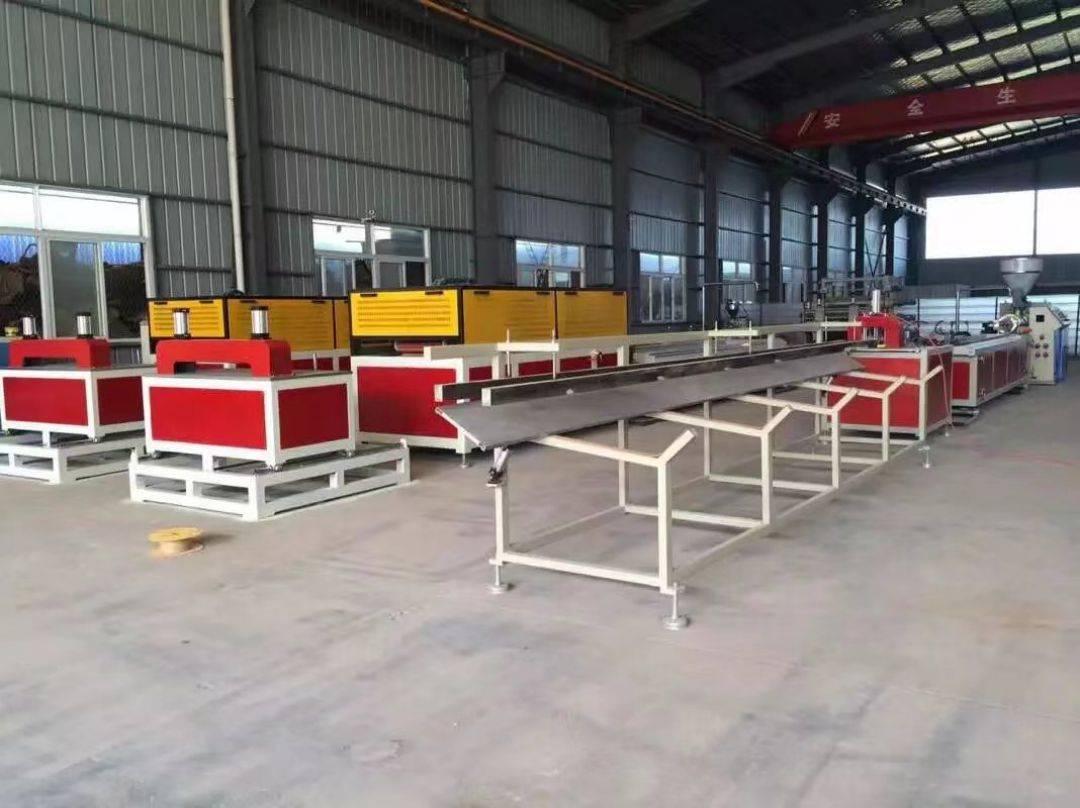

خط إنتاج ألواح الحوائط PVC

يتكون خط إنتاج ألواح الحوائط PVC من:

① آلة رئيسية مزدوجة مخروطية

② آلة بثق الغراء

③ طاولة تشكيل الفراغ

④ آلة الجر

⑤ آلة القطع

⑥ رف استلام المواد

يعتمد خط إنتاج ألواح الحوائط PVC التحكم الذكي، درجة عالية من التشغيل الآلي، التشغيل المستقر، التشغيل السهل، وكفاءة الإنتاج العالية. بالإضافة إلى ذلك، تلتزم شركتنا دائمًا بالنهج الموجه نحو العملاء ونفذت دائمًا الحل "الجاهز"، مما يوفر للعملاء التركيب من الباب إلى الباب، والتكليف، والإنتاج، والتدريب، وتضمن صيغة المواد الخام أن العملاء يمكنهم الإنتاج بشكل مستقل وثابت.

يتكون خط إنتاج ألواح الحوائط PVC بشكل أساسي من جهاز بثق مخروطي مزدوج اللولب، وطاولة تشكيل مفرغة، وجرار، وآلة قطع، ورف استقبال المواد.

يعتمد خط إنتاج ألواح الحوائط PVC التحكم الذكي، مع درجة عالية من الأتمتة، معدات مستقرة، عملية سهلة وكفاءة إنتاج عالية. من خلال استبدال القوالب ذات المواصفات المختلفة، يمكن إنتاج ألواح الحوائط الزخرفية الخشبية والبلاستيكية بمختلف المواصفات والأحجام والأشكال والسماكات.

"لوحة الحائط البلاستيكية" ، والمعروفة أيضًا باسم "الجدار المتكامل" ، مصنوعة من ألياف الخيزران كمادة ومواد راتنجية كتكنولوجيا السطح. يستخدم على نطاق واسع في المنزل والهندسة ومواد تزيين الجدران الأخرى. الألوان قابلة للمقارنة مع ورق الحائط التقليدي، وفي الوقت نفسه تتمتع أيضًا بمزايا الطلاء الخشبي وتعمل كنوع جديد من مواد تزيين الجدران التي تحل محل طلاء الجدران وورق الحائط.

قضية

عرض المنتج

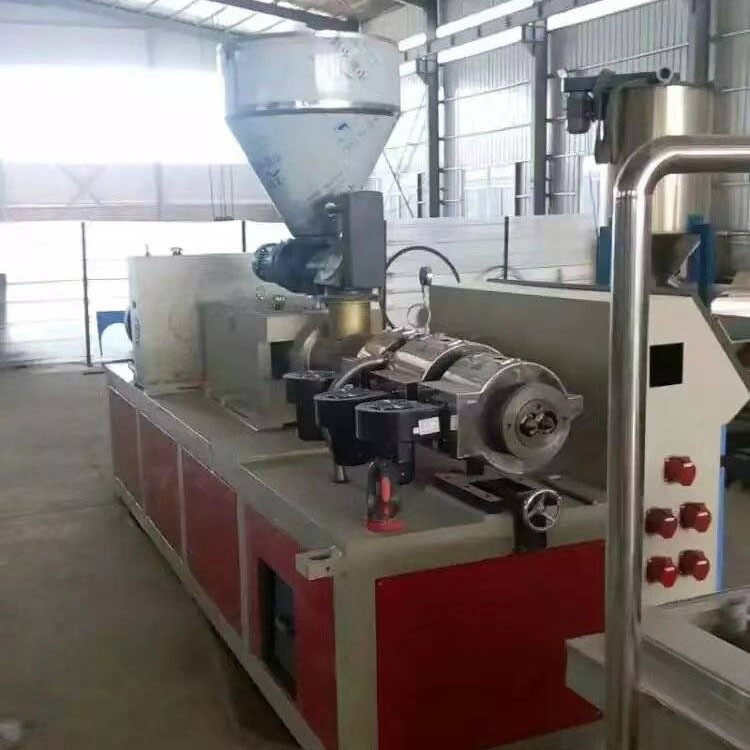

تفتق مزدوج الطارد

نظام البثق

1. قطر المسمار: 65/132 (تشوشان، تشجيانغ)

2、 الحد الأقصى للإنتاج التصميمي: 180-200 كجم/ساعة

3. تم تصميم الهيكل اللولبي لمسحوق PVC على شكل دوران مخروطي.

4. مادة المسمار نيتريد 38CrMoAlA، عمق التحلية 0.5-0.7 مم، صلابة السطح HV 940

5 、 نظام تسخين خرطوشة حلقة تسخين من الألومنيوم المصبوب + غطاء من الفولاذ المقاوم للصدأ

6. وضع التبريد: المروحة لديها تبريد قسري

7 、 منطقة التدفئة رقم 5 ، قوة التدفئة 26KW ،

ب نظام التغذية الكمية

1. استخدم قادوس التغذية المصنوع من الفولاذ المقاوم للصدأ

2 、 قوة محرك التغذية: 1.1 كيلو واط

3. وضع تنظيم السرعة لنظام التغذية: تنظيم سرعة تحويل التردد

ج، نظام ضخ الفراغ

1. قوة مضخة التفريغ: 2.2KW

2. درجة الفراغ: 0- -0، و 7Pa

د- نظام القيادة

1. يعتمد صندوق تخفيض سرعة عزم الدوران العالي، ضوضاء منخفضة وعمر طويل (Jiangyin، Jiangsu)

2 ، مادة التروس المخفض 20CrMoTi ، والعتاد باستخدام تركيبة سطح الأسنان المائلة ،

3. صندوق التوزيع: خرج عزم الدوران أحادي المحور إلى خرج عزم الدوران مزدوج المحور من خلال تروس ثنائية المحور

هـ، نظام المحرك الرئيسي

1. قوة المحرك الرئيسي: 37KW (محرك Shandong Kejie أو Shandong Xian)

2. وضع تنظيم سرعة المحرك الرئيسي: التحكم في تحويل تردد التيار المتردد

F، نظام التحكم الكهربائي

1. خزانة التحكم الكهربائية ذات التصميم الفريد

2. شنت الأجهزة الكهربائية ذات الجهد المنخفض

3. جهاز تحكم ذكي في درجة الحرارة

YFD جدول إعداد الفراغ

1. خزان المياه مصنوع من الفولاذ المقاوم للصدأ

2 、 طول طاولة الإعداد: 5,000 مم

3 、 ضبط عرض الطاولة: 1200 مللي متر

4. عرض مركز التثبيت لمسار دليل مرحلة الإعداد: 800 مم

5 、 مضخة التفريغ: 5.5KW x2,4KW x1، ثلاث مضخات تفريغ متصلة مباشرة بدورة المياه، درجة الفراغ 0-0.8Pa

6、#: 40 قطعة، موزعة على جانبي مرحلة الإعداد

7. جهاز الحركة الأمامي والخلفي لمرحلة الإعداد: المحرك الدائري يدفع قضيب السلك للسحب

8 、 تعديل الاتجاه متعدد الأبعاد الأخرى: كلها تعديل يدوي

9、كمية مياه التبريد: 6 متر مكعب/ساعة

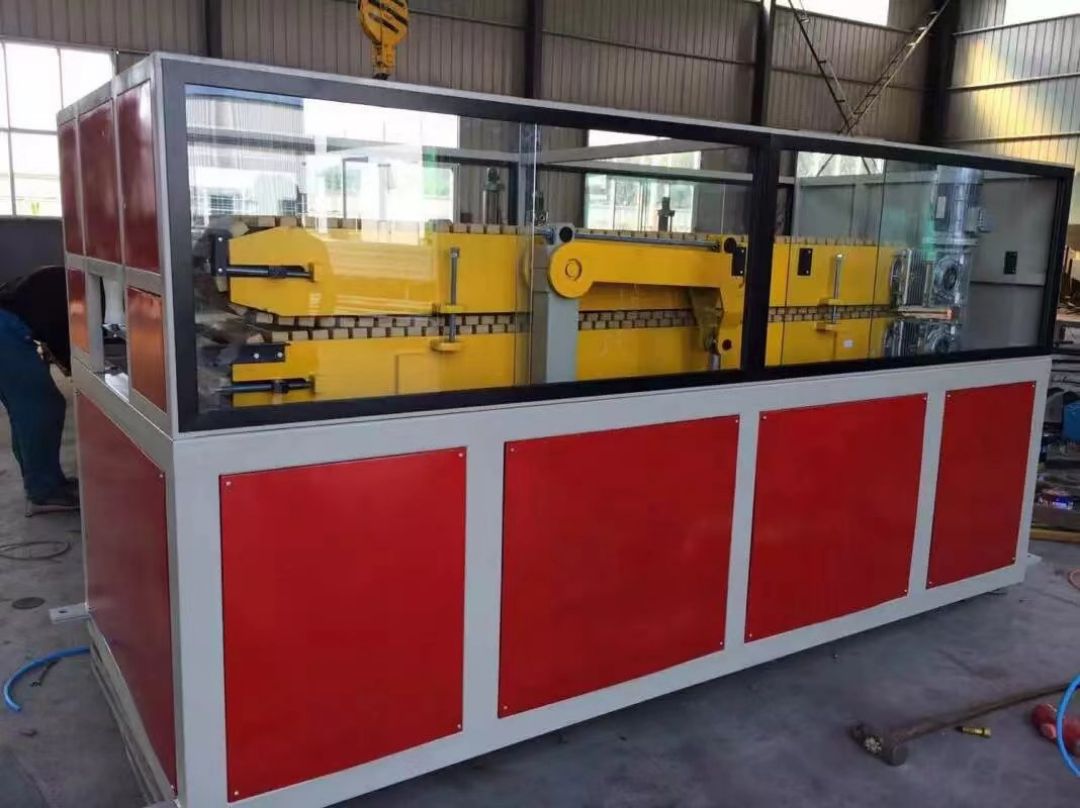

جرار YF600

1 、 عدد أشرطة الجر: 2 بار

2. يتم تشغيل كل حزام جر بواسطة محرك تباطؤ، قوة المحرك 1.5 كيلو وات / وحدة

3. طول المشبك الفعال للجر: 1,800 مم

4 、 العرض الفعال لحزام الجر: 600 مللي متر

5 、 سرعة الجر: 0.3-3 م/دقيقة

6 、 ضغط العمل: 0.5-0.7Mpa

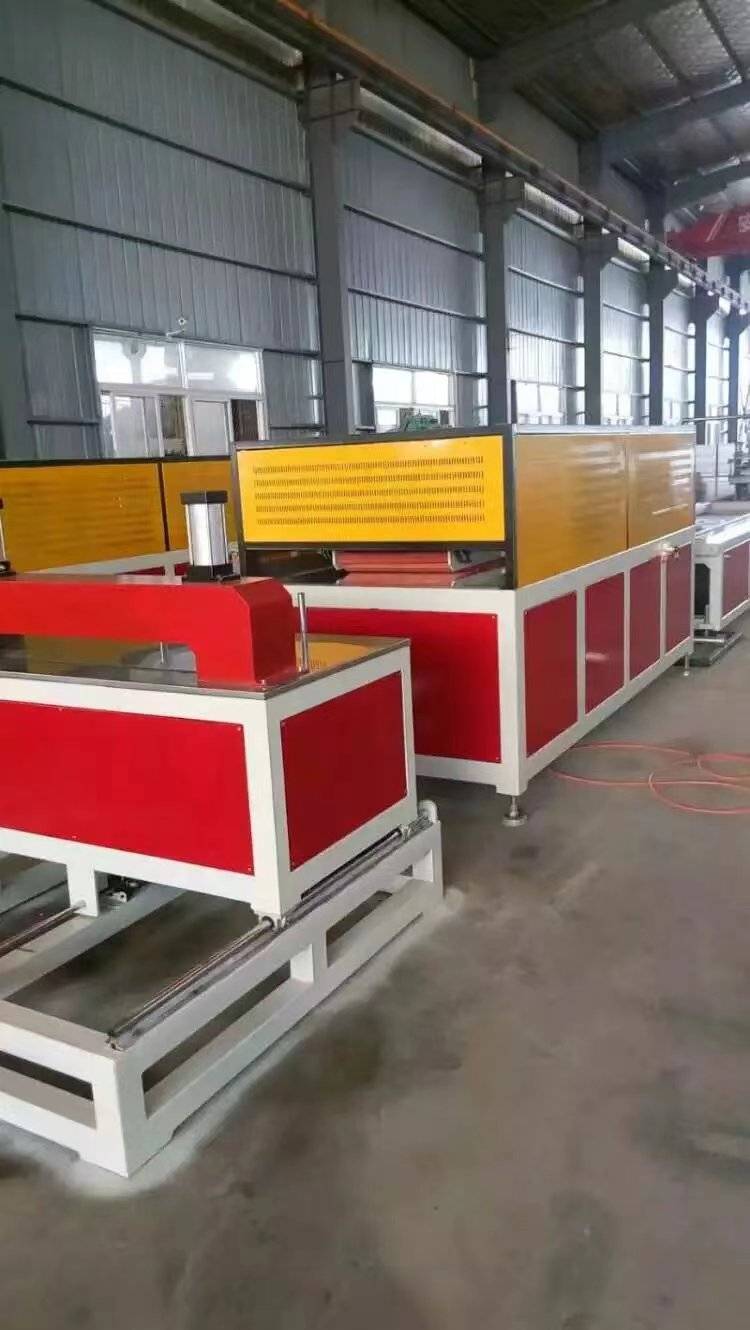

آلة القطع YFQ600

1 、 قوة محرك القطع: 2.2 كيلو واط

2 、 ماكس. عرض القطع: 600 مم

3. قوة محرك الشفط: 2.2 كيلو وات

4. شفرة منشار القطع: سبيكة عالية الجودة، قطر شفرة المنشار: 350 مم

5. حركة طاولة القطع ووضع النشر: هوائي

6 、 وضع القطع: تلقائي / يدوي

7 、 متر متر: متر التبديل السفر

8 、 ضغط العمل: 0.5-0.7Mpa

9 、 الحد الأقصى لارتفاع القطع: 70 ملم

رف YF-600

1 、 الطول 6000 ملم

2 、 وضع الوجه: هوائي

3 、 مادة كونترتوب: الفولاذ المقاوم للصدأ
