خط إنتاج الملف الشخصي

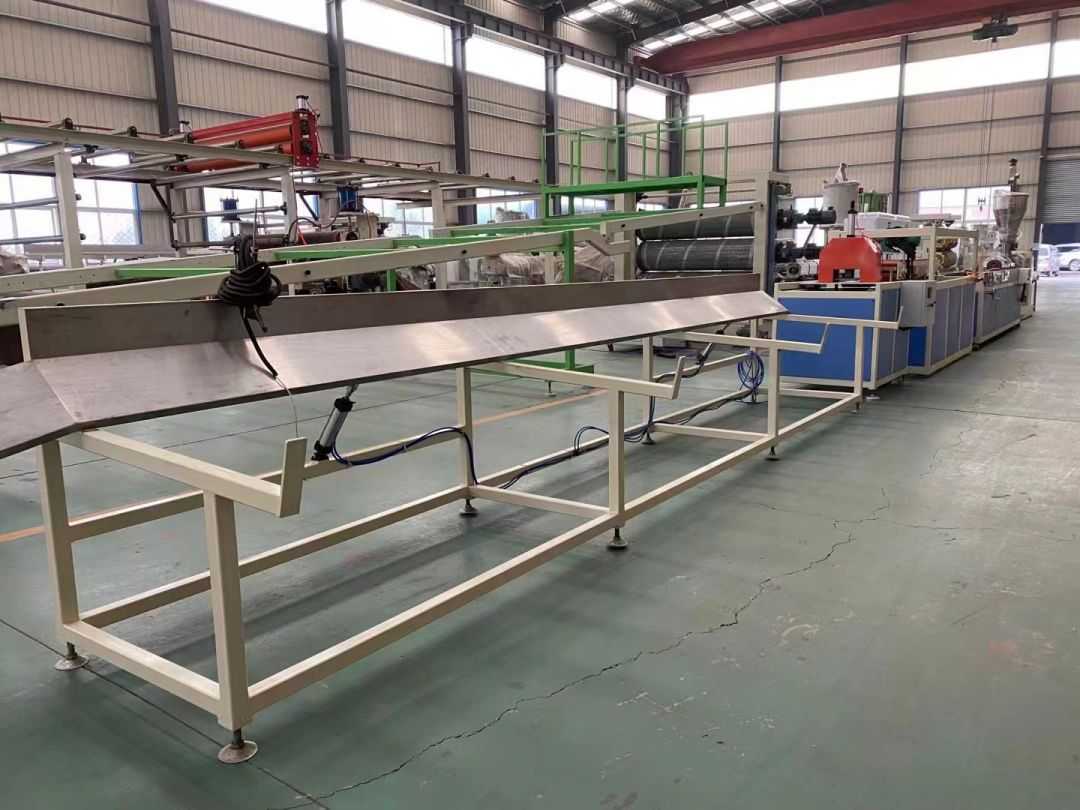

خط إنتاج الملف الشخصي يستخدم خط إنتاج المقاطع الجانبية آلات بثق مخروطية مزدوجة اللولب من سلسلة SJSZ-65/132، ومنصات تشكيل الفراغ المصنوعة من الفولاذ المقاوم للصدأ، والجرارات الزاحفة، وآلات القطع الأوتوماتيكية المتكاملة، ورفوف التفريغ المقلبة. منصة التشكيل مجهزة بمضخة تفريغ عالية الضغط ومضخة مياه، وهي قابلة للتعديل بأربعة أبعاد. يتم تثبيت الجرار بالهواء المضغوط. آلة القطع الأوتوماتيكية ذات الطول الثابت تستخدم مفتاح السفر للقطع إلى طول ثابت. يبلغ طول رف التكديس 6 أمتار، وهو مصنوع من الفولاذ المقاوم للصدأ، ومقلوب بالهواء المضغوط.

إرسال استفسار

وصف المنتج

خط إنتاج الملف الشخصي

يستخدم خط إنتاج المقاطع الجانبية آلات بثق مخروطية مزدوجة اللولب من سلسلة SJSZ-65/132، ومنصات تشكيل الفراغ المصنوعة من الفولاذ المقاوم للصدأ، والجرارات الزاحفة، وآلات القطع الأوتوماتيكية المتكاملة، ورفوف التفريغ المقلبة. منصة التشكيل مجهزة بمضخة تفريغ عالية الضغط ومضخة مياه، وهي قابلة للتعديل بأربعة أبعاد. يتم تثبيت الجرار بالهواء المضغوط. آلة القطع الأوتوماتيكية ذات الطول الثابت تستخدم مفتاح السفر للقطع إلى طول ثابت. يبلغ طول رف التكديس 6 أمتار، وهو مصنوع من الفولاذ المقاوم للصدأ، ومقلوب بالهواء المضغوط.

قضية

عرض المنتج

مشروع	المعلمة التقنية

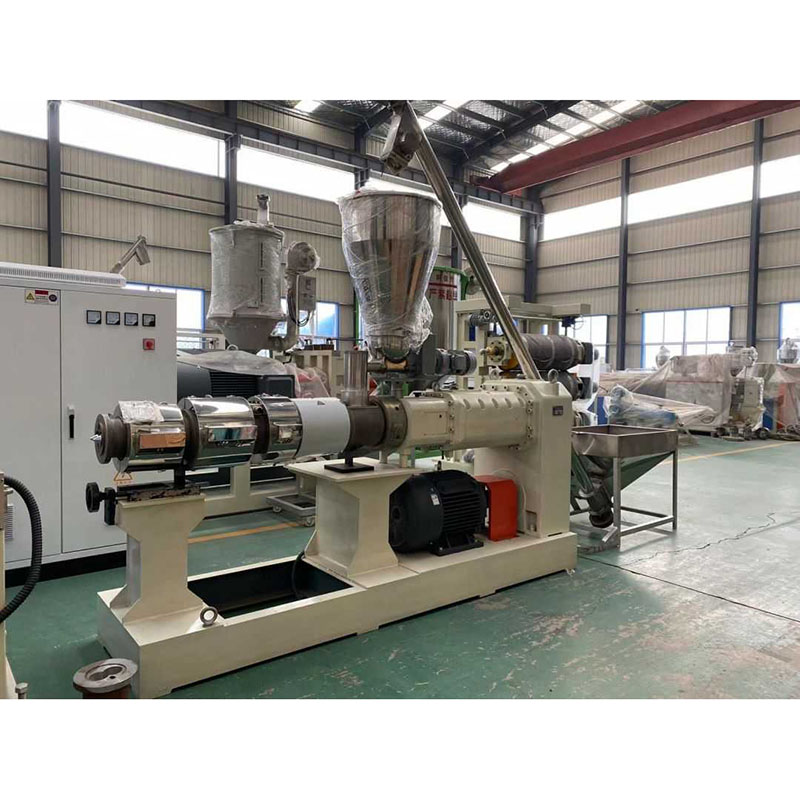

المحرك الرئيسي
خزانة التحكم الكهربائية	* مفتاح الهواء: شينت * سمك الفولاذ المستخدم لا يقل عن 1.5 ملم، وجميع المكونات الكهربائية من ماركات معروفة
حجم الإنتاج (كجم / ساعة)	100-200 (يختلف باختلاف حجم البثق للمواد المعالجة وظروف التشغيل)
الحجم (مم)	3670 × 1500 × 2350 ملم
الوزن (كجم)	3000 كجم
القياس التلقائي وقادوس التغذية	المواد: الفولاذ المقاوم للصدأ
خط نقل الطاقة	نظام ثلاث مراحل بأربعة أسلاك
جهاز التحكم بدرجة الحرارة، مع وظائف التوقف والحماية في حالات الطوارئ	طاولة ذكية للتحكم في درجة الحرارة الإفراط في وظيفة إنذار الحماية الحالية نظام حماية الجهد الزائد الزائد.
ميزة	القص العالي، تأثير التلدين الجيد، سرعة بثق الملف الشخصي عالية الإنتاج (100-160 كجم / ساعة) بالحجم المقابل لتلبية متطلبات الإنتاج لخط الإنتاج. تتمتع مواد التصنيع عالية المستوى والأجزاء المتينة بخصائص قوية.
كيف يتم عرض بيانات لوحة التشغيل	العرض الرقمي
المسمار: سبيكة عالية الجودة 38CrMoAIA سماكة طبقة نيتريد 0.7 مم، صلابة السطح HV940، Ra0.4um العلامة التجارية الصينية المعروفة
القطر (مم)	65/132 ملم
الطول النشط (مم)	2140 ملم
كمية	المادة 2
استمارة	تفتق
السرعة السرعة (ص / دقيقة)	1~34 (ديوتوارد)
طبل سبائك عالية الجودة 38CrMoAIA نيتريد طبقة سمك 0.7 مللي متر ، صلابة السطح HV940 ، Ra0.4um
نوع اسطوانة الآلة	أجهزة متجانسة
طريقة التدفئة	صب حلقة التدفئة الألومنيوم
عدد مناطق التدفئة	المنطقة 4
قوة التدفئة (كيلوواط)	30 كيلو واط (11/4/6/8)
نطاق درجة الحرارة (°C)	50 ~ 350 درجة مئوية
عدد مناطق التبريد	3 منطقة
قلب التدفق المشترك	45#، سطح داخلي مطلي بالكروم
مرور المبرد	يتم تبريد المروحة 3X250w
وسط التبريد	هواء
ضمان الجودة	عمر الخدمة أكثر من 10,000 ساعة
طريقة التعامل مع طبل الآلة	صلابة سبيكة مزدوجة HRC 55-62
2. نظام القيادة ونظام التباطؤ
قوة المحرك الرئيسي	37kw، محرك العلامة التجارية الشهيرة شاندونغ
طريقة عمل المحرك الرئيسي	محرك غير متزامن ثلاثي الطور، متصل مباشرة بعلبة التروس، المحرك مزود بمنظم تحويل التردد المتغير
سرعة المحرك الرئيسي للمحرك الرئيسي	30 ~ 1400 دورة / دقيقة
العلامة التجارية لعلبة التروس	صندوق تروس أفقي عالي الالتواء، تروس مائلة ذات أسنان صلبة
عجلة والعتاد	معالجة تسلل النيتروجين، مادة التروس هي 20CrMoTi
صندوق تذكرة العمل	يتم تشغيل عمودين تخفيض صندوق التوزيع بواسطة تروس تايكالية
وضع تنظيم السرعة للمحرك الرئيسي	تنظيم سرعة التيار المتردد
3. نظام ضخ الفراغ
يكتب	مضخة فراغ حلقة المياه
قوة المحرك	3kw
وضع عمل المحرك	محرك غير متزامن ثلاثي الطور
درجة الفراغ	0~-0.8pa
مضخة فراغ	معدل العادم: 60 م³/ساعة

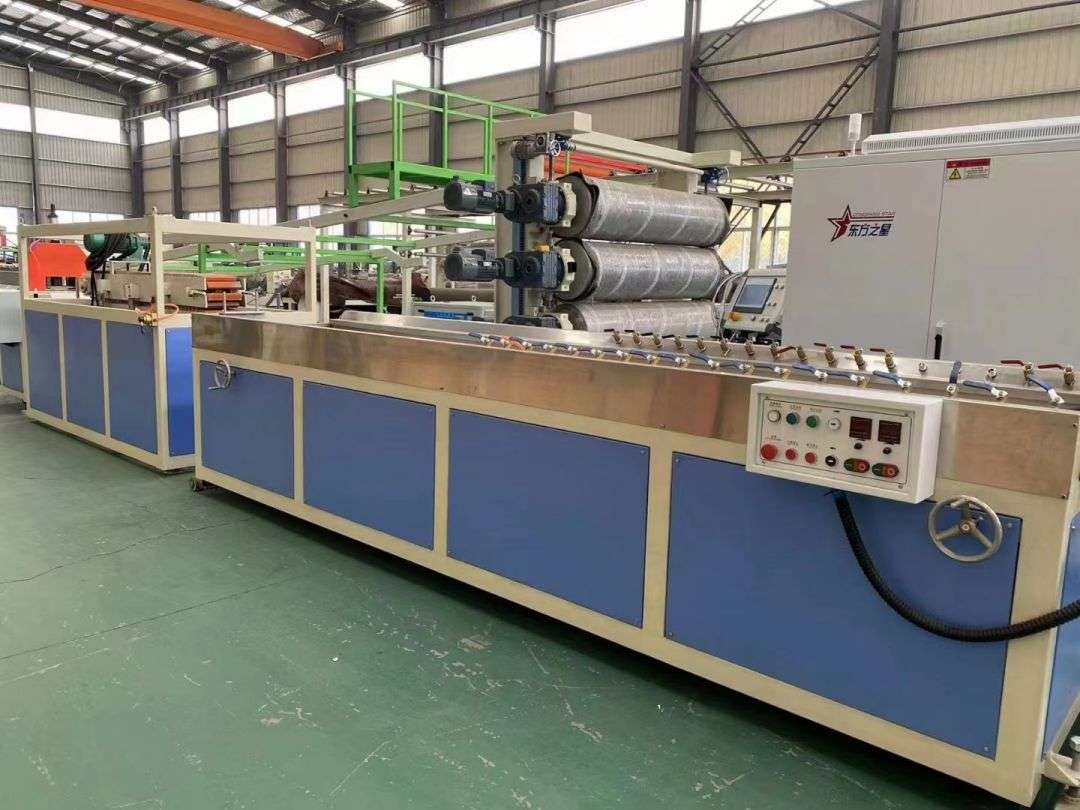

1. 240 طاولة إعداد الفراغ

الحجم (مم)	400012001475 مم (بما في ذلك حجم سكة التوجيه)
مادة لوحة الماء	الفولاذ المقاوم للصدأ
عدد فوهة الهواء وفوهة الماء	حوالي 60
حرك المحرك قبل وبعد	0.75 كيلو واط (مجموعة واحدة)
مضخة مياه	3KW
نوع مضخة فراغ	مضخة فراغ حلقة المياه
قوة مضخة فراغ	اثنين، 4 كيلوواط
درجة الفراغ (ميغاباسكال)	0~-0.8pa
موضع وطريقة اتصال فوهة بخار الماء	الموقع: جانبي مرحلة الإعداد: نوع ثابت
وضع التعديل لارتفاع المركز	دليل دودة القوقعة
خزانة التحكم	1، عملية سهلة. 2、تحقق من جدول الإعداد قبل وبعد التعديل الكهربائي، والضبط اليدوي لأعلى ولأسفل. 3、الأجهزة الكهربائية مصنوعة من مادة الشنت 4. تتمتع جميع المحركات بحماية زائدة من الحمل.
حجم وكمية خزان المياه	حوالي 150 لتر

معلمات المواصفات العامة

التحكم الآلي في إمدادات المياه والصرف الصحي

جدول الفراغ 1

تحرك 700 ملم للأمام وللأمام

ضبط دقيق لليسار واليمين ± 30 مم

أقراص المياه مصنوعة من الفولاذ المقاوم للصدأ

الأنابيب والمعدات الخارجية سهلة التركيب والإصلاح بسهولة.

جميع الأنابيب الخارجية لإمدادات المياه والصرف الصحي مصنوعة من أنابيب الصلب المجلفن مقاس 1 "-2".

مظهر جيد

2. جرار زاحف

طويل، X وواسع (مم)	1800 مم × 1500 مم × 1700 مم
سرعة الجر (م/دقيقة) أقصى سحب لقضيب الجر	0.8-5 م/ط 4000 ن
قوة محرك الجر (كيلوواط)	2.2 كيلو واط × 1
المسار الطريق	هوائي
وضع اتصال المحرك	اتصال النجمة
عدد المحركات	1
سرعة المحرك	10 ~ 1450 دورة / دقيقة
تتبع الطول الفعال	1500 ملم
تنظيم سرعة المحرك	محرك تيار متردد، تنظيم سرعة العاكس
وضع الاتصال من المطاط والمسار	يتم توصيله بسرعة عن طريق البراغي، وسهل التركيب والإزالة
خصائص كتل الجر	يتم دمجها مع الكتل المطاطية والفولاذ Q235A، مع متانة جيدة ومقاومة التآكل
كلامود الوضع	التحكم الهوائي
ارتفاع مركز الجرار	1000 ± 50 مم، سرعة جر متزامنة قابلة للتعديل.
ضغط الهواء المضغوط	0.5~0.7Mpa
طريقة التزود بالوقود بالسلسلة	إضافة يدوية
خزانة التحكم اسطوانة وأجزاء هوائية	القطع الكهربائية: شينت يتم استخدام الاسطوانة بواسطة Yadke
جميع الأجزاء الهوائية: يادكر × توجد وحدة التحكم في الجرار على لوحة التحكم في التفريغ × يتم تصنيع الأبواب والصناديق على الجوانب المتبقية بسمك 1.5 ملم من الفولاذ. × مظهر الجرار جميل.

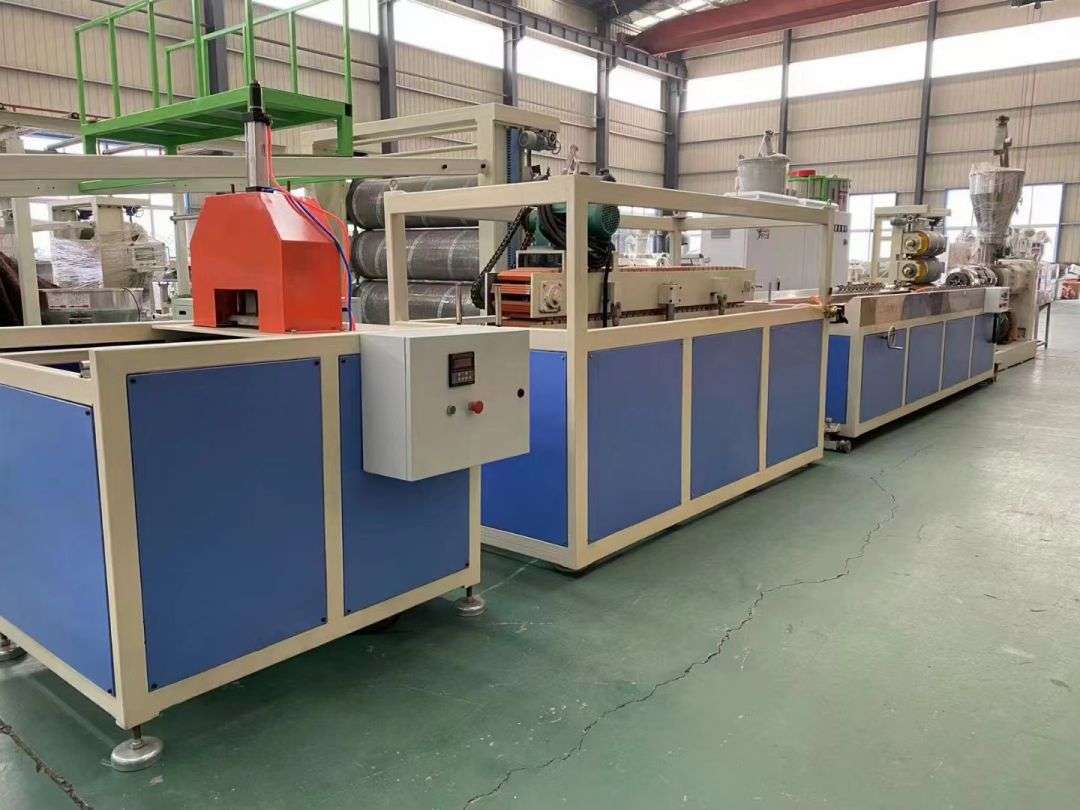

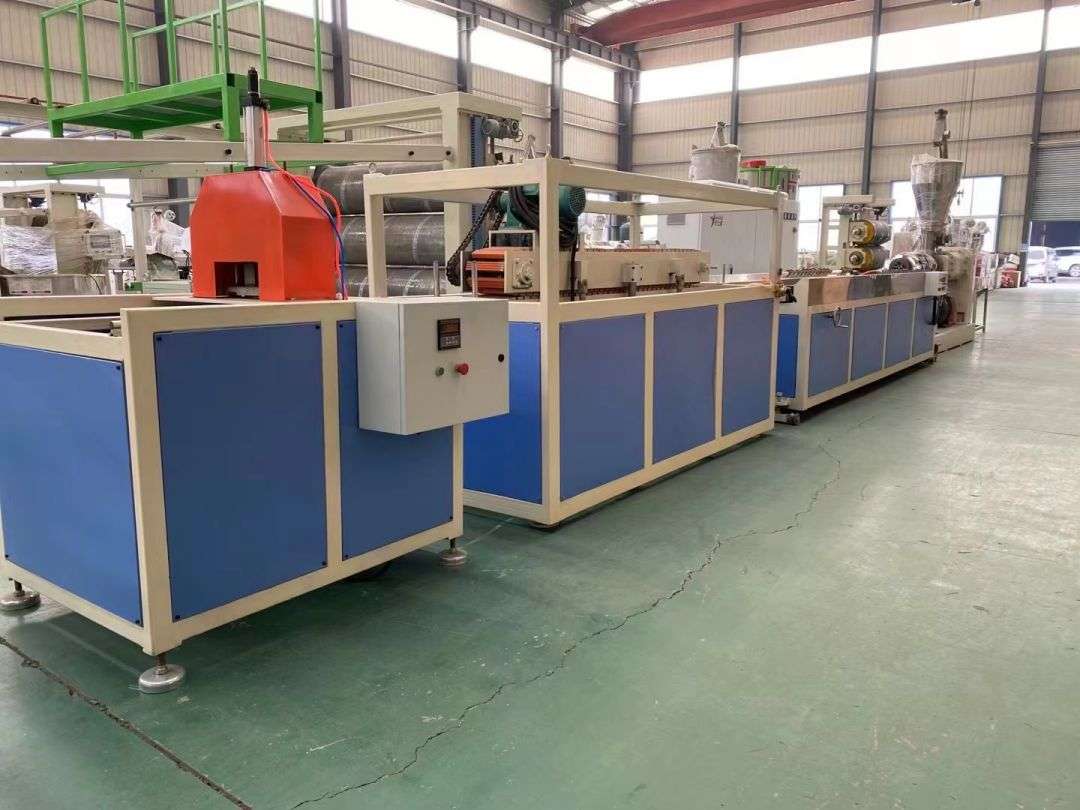

آلة القطع الأوتوماتيكية المتكاملة

3. آلة القطع: 1,200 مم × 1160 مم × 1600 مم
وضع الضغط دقة القطع قطع الارتفاع قطع قوة المحرك	الدائرة الهوائية ≥2 مم ≥150 ملم 1.5 كيلو واط
الحد الأقصى لعرض القطع	260 ملم
طريقة متر	التبديل الكهروضوئي
ضغط ضغط الهواء	0.5~0.7Mpa
